--- marp: true header: Cassandra et les bases de données NoSQL footer: 3SE • Matthieu Jolimaitre • 24/06/2025 --- # Cassandra et les bases de données NoSQL : architecture, performances et cas d’usage Analyser les principes de Cassandra, ses avantages par rapport aux bases relationnelles, et ses cas d’application dans le Big Data. > Matthieu Jolimaitre

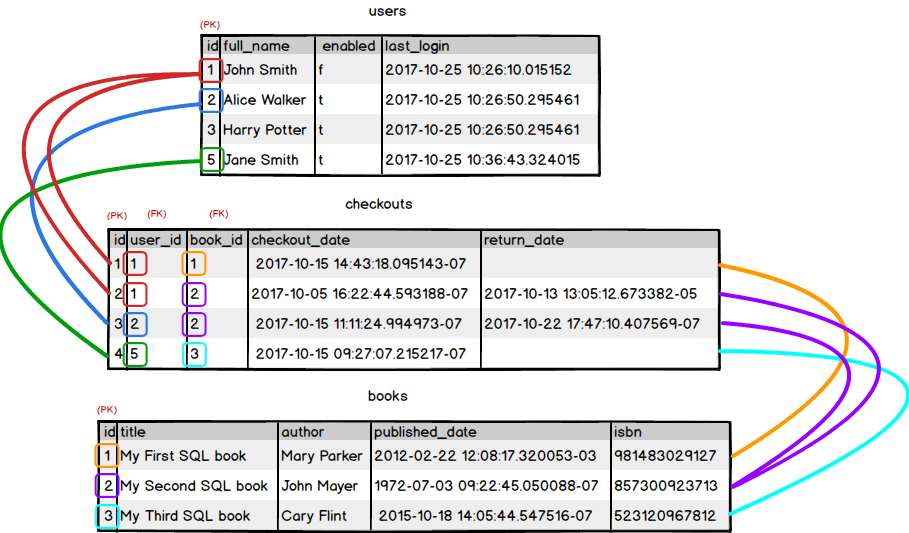

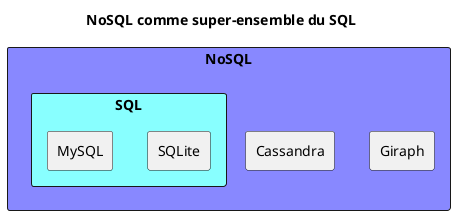

--- ## Sommaire - Introduction aux bases NoSQL - Pourquoi NoSQL ? - Catégories (clé-valeur, document, colonne, graphe) - Architecture de Cassandra - Peer-to-peer, partitionnement, réplication - Consistency levels et CAP theorem - Modèle de données et requêtage - Tables dénormalisées, CQL (Cassandra Query Language) - Performances et cas d’usage - Écritures rapides, scalabilité horizontale - Cas d’étude - Limites et comparaison avec d’autres NoSQL --- ## Introduction aux bases NoSQL > Not Only SQL ![bg fit right](./diagrams/not_only_sql_venn.png) --- #### Le SQL Un modèle de donnée appuyé sur des tableaux et des scripts de modification.
```sql INSERT INTO checkouts (id, user_id, book_id, checkout_date, return_date) VALUES (1, 1, 1, '2017-10-15 14:43:18', NULL), (2, 1, 2, '2017-10-05 16:22:44', '2017-10-13 13:00:12'), (3, 2, 2, '2017-10-15 11:11:24', '2017-10-22 17:47:10'), (4, 5, 3, '2017-10-15 09:27:07', NULL); ``` ![bg fit right](./diagrams/sql_table_preview.png) --- ### Pourquoi NoSQL ?
- Utiliser de nouvelles topologies. - Fournir des interfaces de modification plus adaptés à la donnée. - Se détacher du modèle de données arrangées en tables. - Modéliser des états plus complexes. - Optimiser en fonction des données.
- Autoriser des transgressions du principe ACID. - Atomicité. - Consistance. - Isolation. - Durabilité. - Apparition de nouveaux principes BASE. - Basiquement Disponible. - Souplesse de l'état. - Éventuellement consistent.

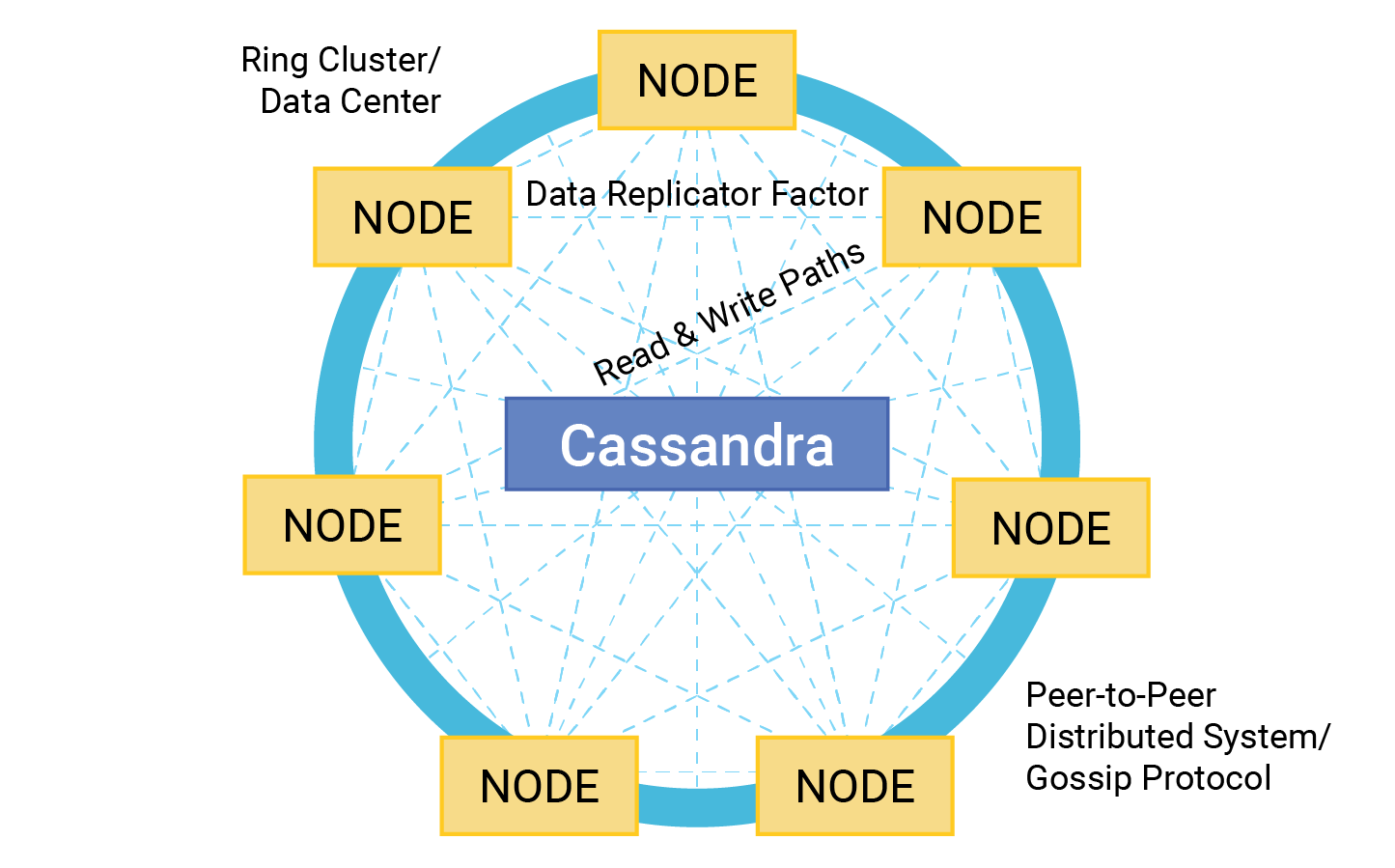

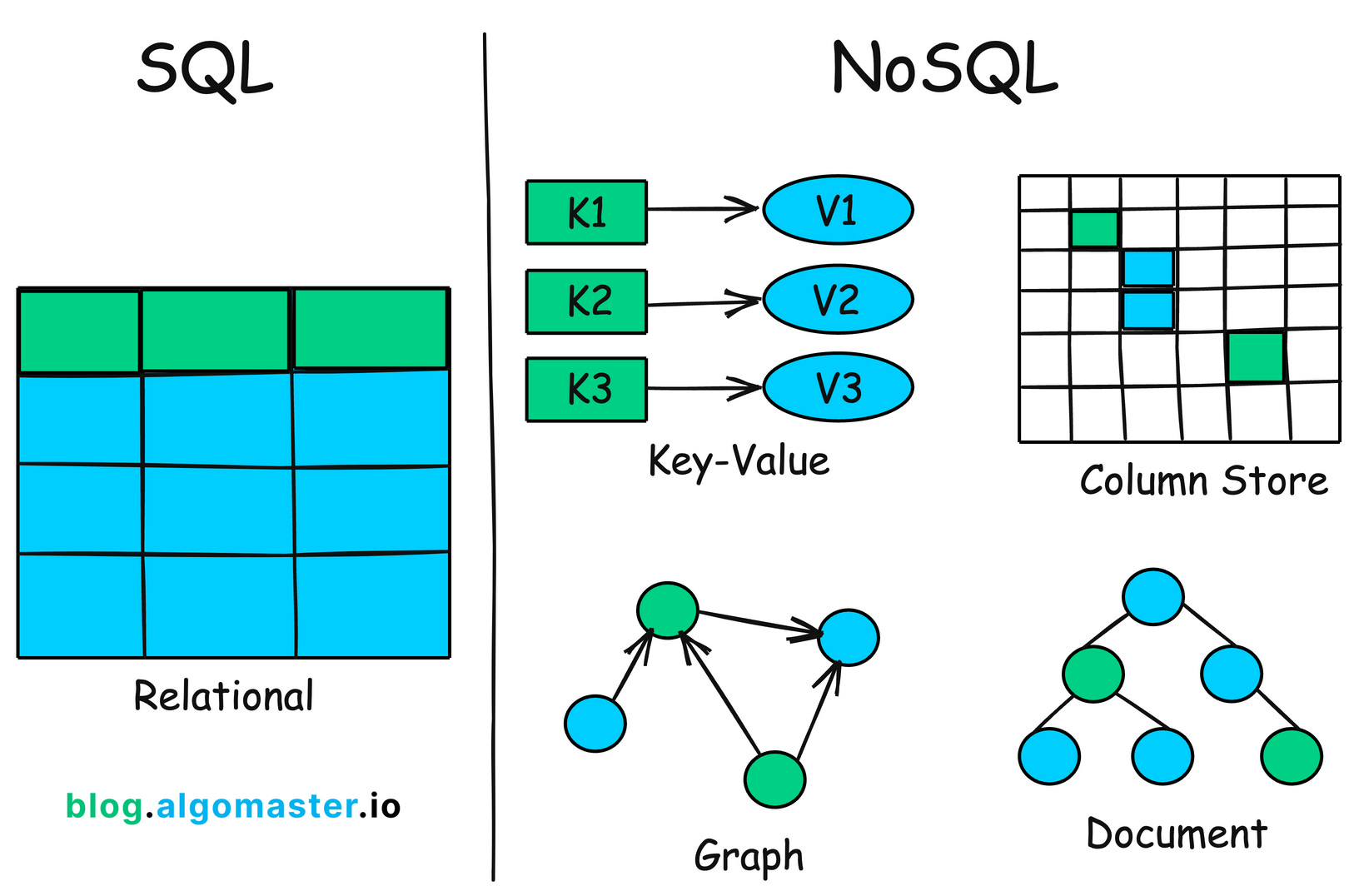

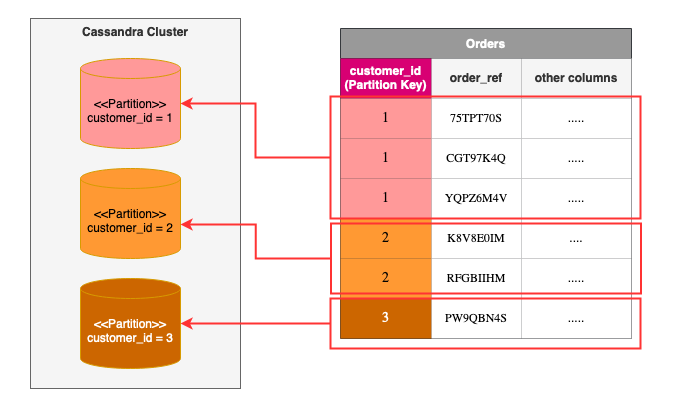

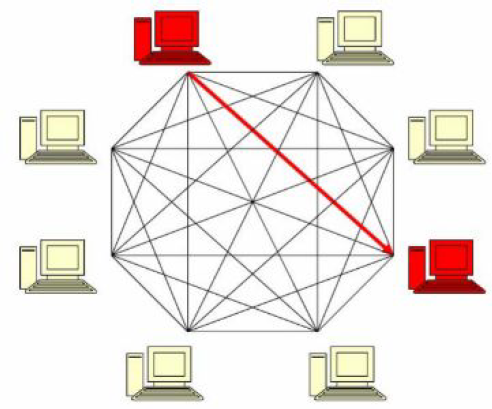

--- ### Catégories - **clé-valeur** : Les données sont des valeurs accessibles par leur clé (souvent un texte). - **document** : Clé-valeur optimisé pour les données structurées. - **colonne larges** : Les données sont mises en tableau, mais le schéma d’un même tableau peut varier selon les lignes. - **graphe** : Les données sont arrangées dans des nœuds pouvant être référencés dans d’autres nœuds. ![bg fit right](./diagrams/nosql_categories.png) --- ## Architecture de Cassandra - Suit un modèle de donnée en **Large colonnes**. - **Distribuée** : Les données sont répliquées sur plusieurs 'nœuds' pour permettre une expansion horizontale et pour se rendre résilient aux pannes. - Garanti une **consistance éventuelle**. ![bg fit right](./diagrams/cassandra_architecture.png) --- ### Peer-to-peer, partitionnement, réplication Différentes techniques pour répartir et synchroniser les données dans un système distribué. ![bg fit right](./diagrams/nodes_gossip_example.png) --- #### pair-à-pair Pour synchroniser les changements de données, **la grappe n’utilise pas un nœud autoritaire** orchestrant la synchronisation. À la place, les nœuds communiquent périodiquement par deux, sans hiérarchie, en utilisant un **protocole de 'potins'**. ![bg fit right](./diagrams/gossip_protocol.png) --- #### Partitionnement Pour réduire la charge d’une requête sur la grappe, les données sont partitionnées entre les différents nœuds. C’est à dire qu’**une donnée n’apparaitra que sur 'certains' nœuds** de la grappe, et qu’une requête accédant à cette donnée devra être traitée par un de ces nœuds. Pour une donnée partitionnée, l’adresse du nœud contenant une ligne est comprise **dans sa clé primaire**. ![bg fit right](./diagrams/partition_example.png) --- #### Réplication Pour diminuer le **risque de perte** de donnée et augmenter la **disponibilité** d’une donnée, la réplication sert à contenir la même donnée dans plusieurs nœuds. Concrètement, les partitions ont chacune un **facteur de réplication** RF, et **une partition est copiée vers RF nœuds** différents à partir d’un nœud responsable de cette partition. Ce système est implémenté avec un mécanisme de jeton. ![bg fit right](./diagrams/replication_example.jpg) --- ### Consistency levels et CAP theorem Les bases de données distribués ont trois aspects propres : - **Consistance** : Toutes les lectures d’une même donnée retournent la version la plus récente de cette donnée. - **Disponibilité** : Maximiser le taux de réponse aux requêtes saines. - **Tolérance au partitionnement** : La dégradation de certains nœuds n’entraine pas une dégradation du système. --- ### Consistency levels et CAP theorem Le 'théorème de CAP' énonce qu’une base de donnée distribuée **doit se focaliser sur deux aspects**, car il est impossible d’en atteindre deux sans en sacrifier un. ![bg fit right](./diagrams/CAP_theorem_venn.png) --- ## Modèle de données et requêtage Cassandra suit un modèle de **tables à colonnes larges**, les colonnes sont de taille et structure dynamique : Le même tableau peut avoir des lignes de colonnes différentes. Cela augmente la **flexibilité de modélisation** et diminue les **efforts de mise à jour du schéma** d’un tableau. ![bg fit right](./diagrams/cassandra_data_model.png) --- ### Tables dénormalisées, CQL (Cassandra Query Language) Le modèle de donnée est normalisé lorsqu'il réponds à plusieurs exigences : - **UNF** : Aucune colonne n'est dupliquée. - **1NF** : Les colonnes doivent contenir des valeurs primitives, et non des agrégats. - **2NF** : Chaque colonne d’un tableau dépends de toutes les clés primaires de ce tableau. - **3NF** : Les colonnes ne dépendent uniquement des clés primaires de leur tableau. ``` Normalisé │ Dénormalisé ┌──────────────┐ ┌───────────────┐ │ ┌─────────────────────────┐ ┌───────────────┐ │USERS BY EMAIL│ │USERS │ │ │USERS BY EMAIL │ │USERS │ ├─────┬────────┤ ├──┬────────┬───┤ │ ├──┬─────┬────────┬───────┤ ├──┬────────┬───┤ │email│ user_id│ │id│ name│age│ │ │id│email│ name│user_id│ │id│ name│age│ ├─────┼────────┤ ├──┼────────┼───┤ │ ├──┼─────┼────────┼───────┤ ├──┼────────┼───┤ │b@o.b│ 1│ │ 1│ bob│ 19│ │ │ 1│b@o.b│ bob│ 1│ │ 1│ bob│ 19│ │c@r.l│ 2│ │ 2│ charlie│ 23│ │ │ 2│c@r.l│ charlie│ 2│ │ 2│ charlie│ 23│ └─────┴────────┘ └──┴────────┴───┘ │ └──┴─────┴────────┴───────┘ └──┴────────┴───┘ ``` --- - La dénormalisation : - Réduit le nombre d’opération par lecture. - Augmente le nombre d’opération par écriture.

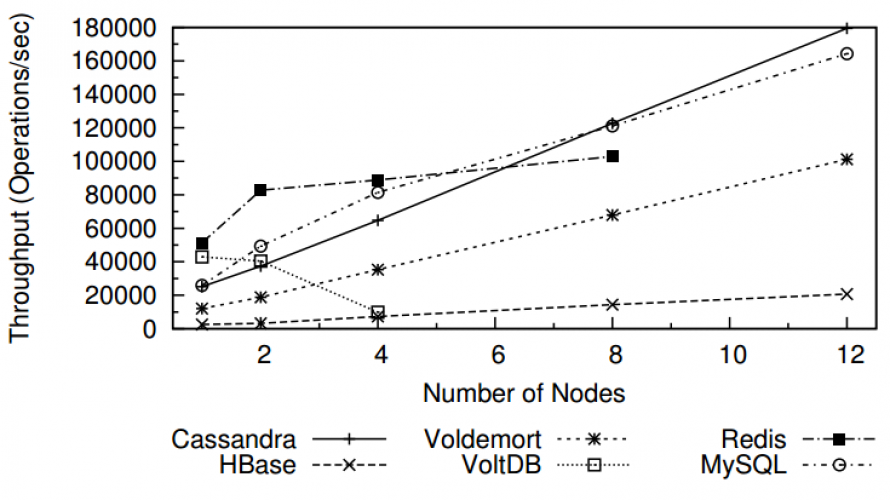

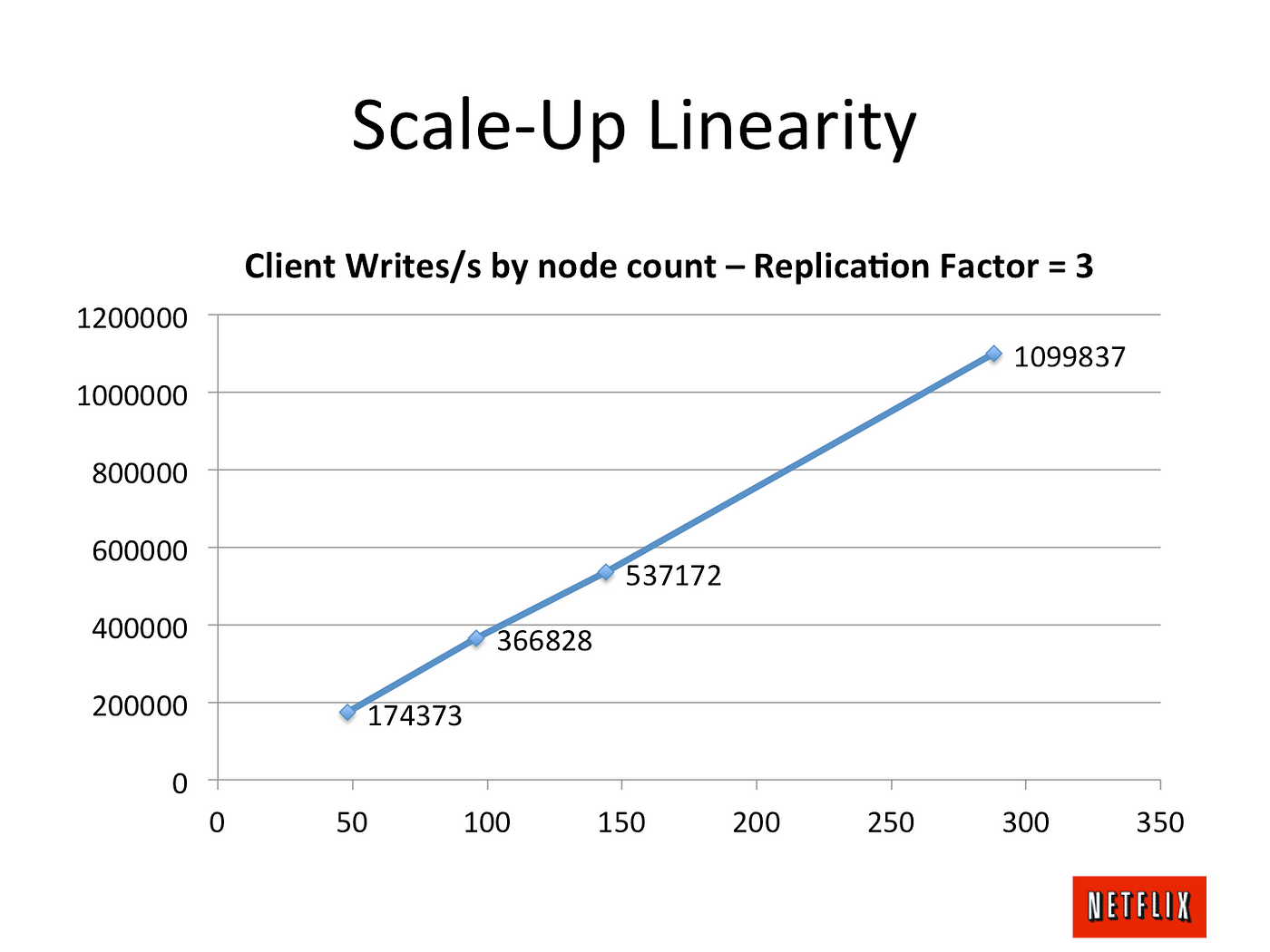

``` Normalisé │ Dénormalisé ┌──────────────┐ ┌───────────────┐ │ ┌─────────────────────────┐ ┌───────────────┐ │USERS BY EMAIL│ │USERS │ │ │USERS BY EMAIL │ │USERS │ ├─────┬────────┤ ├──┬────────┬───┤ │ ├──┬─────┬────────┬───────┤ ├──┬────────┬───┤ │email│ user_id│ │id│ name│age│ │ │id│email│ name│user_id│ │id│ name│age│ ├─────┼────────┤ ├──┼────────┼───┤ │ ├──┼─────┼────────┼───────┤ ├──┼────────┼───┤ │b@o.b│ 1│ │ 1│ bob│ 19│ │ │ 1│b@o.b│ bob│ 1│ │ 1│ bob│ 19│ │c@r.l│ 2│ │ 2│ charlie│ 23│ │ │ 2│c@r.l│ charlie│ 2│ │ 2│ charlie│ 23│ └─────┴────────┘ └──┴────────┴───┘ │ └──┴─────┴────────┴───────┘ └──┴────────┴───┘ ``` --- #### Cassandra Query Language : Un DSL pour Cassandra ```sql /* Create a new keyspace in CQL */ CREATE KEYSPACE myDatabase WITH replication = {'class': 'SimpleStrategy', 'replication_factor': 1}; /* Create a new database in SQL */ CREATE DATABASE myDatabase; ``` ```sql /* Expiring Data in 24 Hours */ INSERT INTO myTable (id, myField) VALUES (2, 9) USING TTL 86400; ``` - Les écritures sont peu coûteuses, donc il est encouragé de créer des tables redondantes plutôt que des requêtes complexes. - Le filtrage est désactivé par défaut. --- ## Performances et cas d’usage - Distribué - **Répliqué** : Forte résilience. - **Partitionné** : Bonne mise à l’échelle. - **NoSQL** : Flexibilité. - Modéliser sa donnée avec moins de contraintes. - Adapter les schémas pour améliorer les performances. --- ### Écritures rapides, scalabilité horizontale Cassandra est une base de donnée optimisée pour la **mise à l’échelle**, c’est à dire offrir une grande disponibilité au détriment de la **consistance forte des données**. Donc elle est recommandée dans les cas où il y a une haute contention d’écritures, et où la consistance de la donnée n'est pas cruciale. ![bg fit right](./diagrams/cassandra_scalability_benchmark.png) --- ### Cas d’étude : Discord ![bg right](./diagrams/discord_background.webp) > July, we announced 40 million messages a day, in December we announced 100 million. How do we do it? Cassandra! > >
> > https://discord.com/blog/how-discord-stores-billions-of-messages --- #### Requirements > We defined our requirements: > > - **Linear scalability** : We do not want to reconsider the solution later or manually re-shard the data. > - **Low maintenance** : It should just work once we set it up. We should only have to add more nodes as data grows. > - **Predictable performance** : We have alerts go off when our API’s response time 95th percentile goes above 80ms. We also do not want to have to cache messages in Redis or Memcached. > - **Not a blob store** : Writing thousands of messages per second would not work great if we had to constantly deserialize blobs and append to them. > > Cassandra was the only database that fulfilled all of our requirements. --- #### Distribution > Here is a simplified schema for our messages table (this omits about 10 columns). > > ```sql > CREATE TABLE messages ( > channel_id bigint, bucket int, message_id bigint, author_id bigint, content text, > PRIMARY KEY ((channel_id, bucket), message_id) > ) WITH CLUSTERING ORDER BY (message_id DESC); > ``` - Nous notons une clé de partitionnement composite, utilisant l’ID d’un salon ET un nombre arbitraire pour contrôler la taille des partitions. --- ### Résultats ![](./diagrams/discord_perf.png) > At the beginning of 2022, it had 177 nodes with trillions of messages --- ## Limites et comparaison avec d’autres NoSQL --- #### Faible consistance - Une **consistance éventuelle** entraine un risque de **courses de données** pouvant rendre l’état du service invalide. ![bg fit right](./diagrams/race_condition.png) --- #### Coût de la mise à l’échelle ![bg fit right](./diagrams/scaling_comparison.png) - Les performances sur un seul noeud sont relativement basses. --- ## Fin
